第一章方案概述

1.1. 方案目的

本方案为代理商及平台公司提供相关表计产品，同时为学校单位提供校园用电方案，满足校园宿舍的现代管理新要求，将高校水电管理分为学生宿舍电表收费管理系统、教师住宅水电“一户通”系统和校园公共区域水电能耗监测系统三个方面统一建设，实现一舍一表，对宿舍照明、空调、热水器及其他校园公共用电进行独立计量和控制，满足学校单位对集中管理、实时监控、恶性负载识别与安全控制等功能需求。

1.2. 方案背景

国家互联网技术的成熟应用和智能电网、智慧水务的强势发展，促进了能源管理行业各个细分市场提升能效管理速度。

校园用电管理具有着比较特殊的要求，强化安全，节能，适应绿色的校园建设的要求，是重中之重。

除了以上先决要求之外，随着学生用电需求多样化，以往单一的人工用电管理办法已经不太适用于现代化的管理方式。

为了解决以上问题，同时也确保安全用电，公司将获得国家发明专利的开关触点灭弧技术应用于电表，以打造中国最安全的校园电表；并为北京交通大学、北京体育大学、浙大等近 300 所大学实施智能水电管理系统，也是安徽省教育厅全省 108 所高校各类智能电表项目采购中标入围企业。公司为满足学校的各种管理要求提供了较为全面的成功案例。

本公司所使用电表均按国网标准设计，独立安装；相对于集控柜模块电表，可做到外形标准，处理用户投诉、纠纷简单，送检方便，收费合法，确保学校运营收费的安全。

1.3. 方案特点

1.3.1 便捷：

我们的系统实现了网络抄表和远程预付费售电，可实现手机微信查询缴费，方便了学校管理及学生缴费并且具有免费补助电量自动管理功能，通过系统可以将每个宿舍的补助电量额度下传到表内，或每月由电表自动添加补助电量，未使用完且自动扣除。系统预留接口，可与第三方支付平台对接，实现银行卡转帐自助购电。还可与一卡通系统对接，学生可在一卡通自助终端上完成购电。

1.3.2 人性化：

具有保电功能，系统可按区域（楼宇、楼层、房间号）批量或单独对单个电表设置保电，在电表欠费或达到任何断电参数设定值时都不会断电，既不论节假日还是白天、夜间均可设置保电，在方便时再充值，非常人性化。

1.3.3 便于管理：

在用电方面，系统可远抄电表的电压、电流、电度等用电数据，与学校节能监管平台对接，为节能管理提供负荷、能耗等数据支持。而且电表双计量可以实行分类电价，便于学校实行节能管理。关于购电方面，购电系统有多种购电提示可供选择：电表有 LED 缺电提示及断电告警提示；可以手机短信提示；可以大屏幕滚动显示提示。且节约建设成本。双计多控电

表具有两台普通电表的计量功能。

1.3.4 用电安全：

系统可实现安全用电管理。电表内实现恶性负载识别与控制，取代了以前外挂的恶性负载识别模块，而且电表内恶性负载识别参数可以远程设置、精确管理，有效消除了学生使用违规电器造成的火灾隐患。

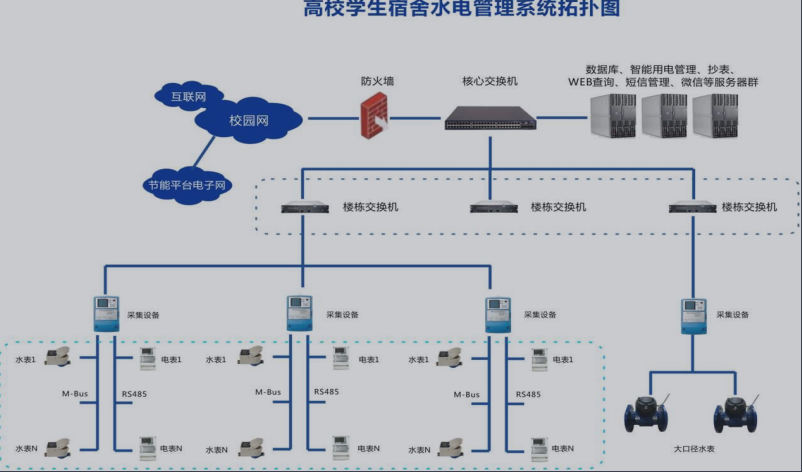

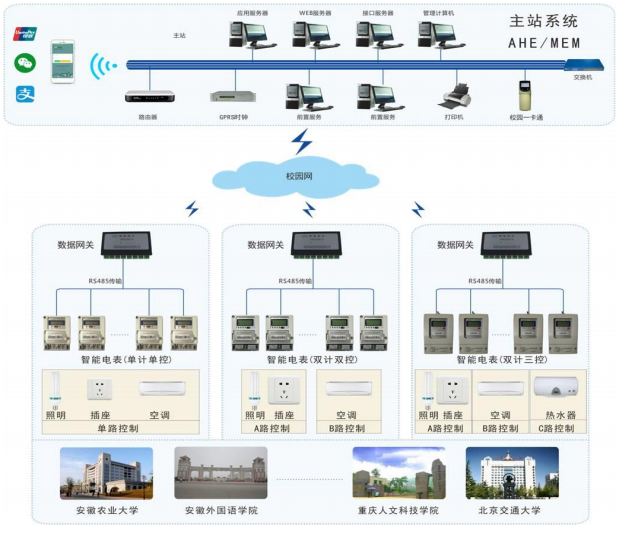

第二章系统网络架构图

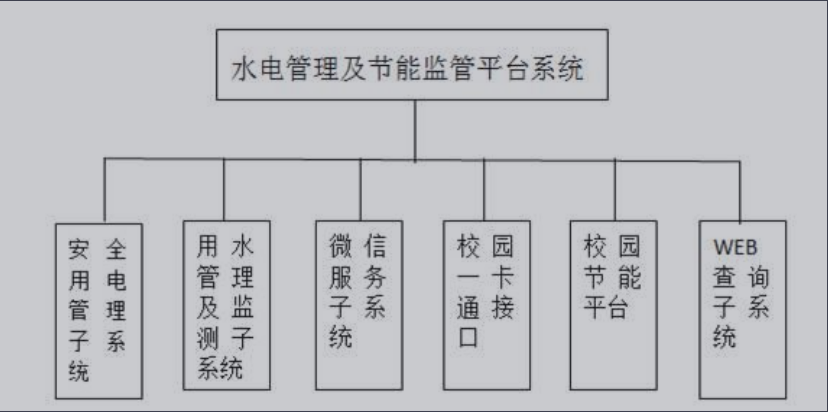

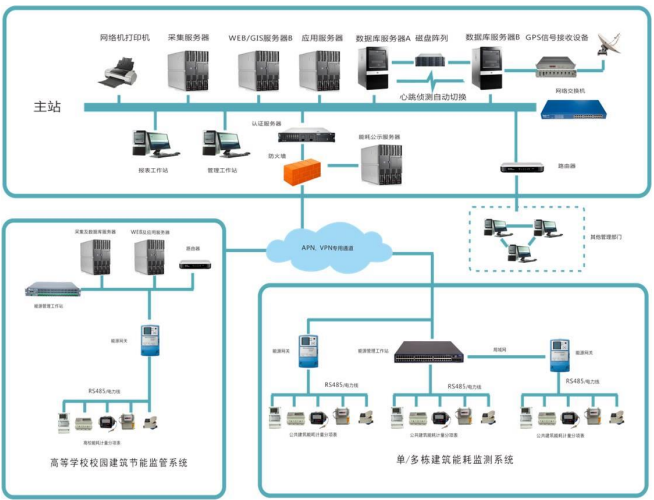

第三章系统功能结构图

第四章系统主要功能简介

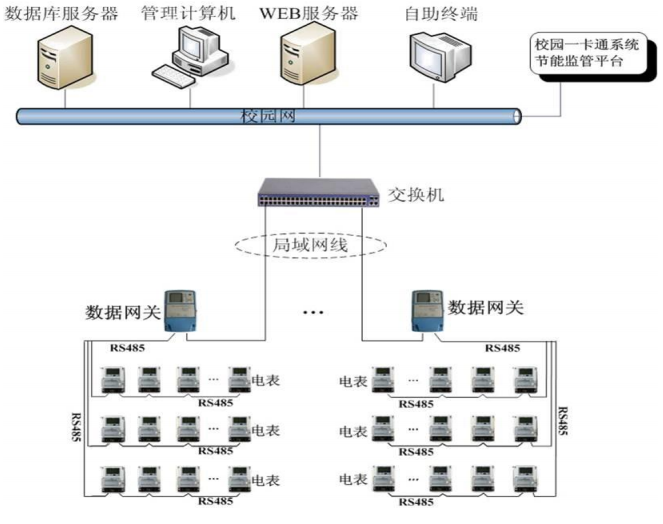

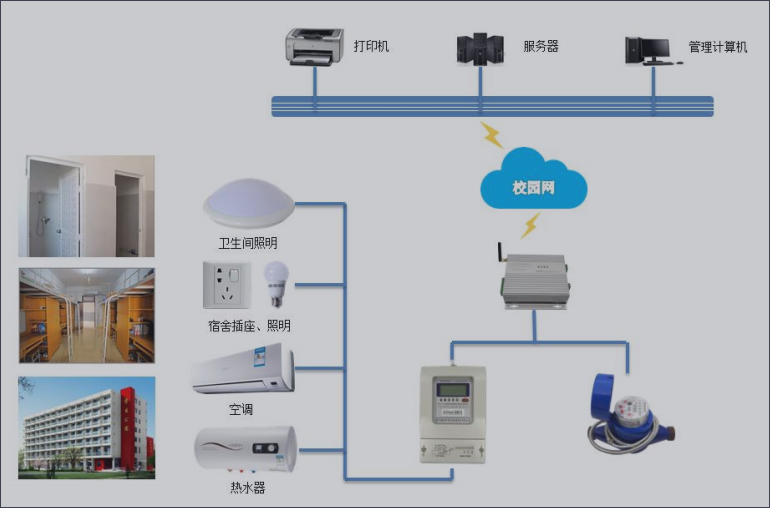

4.1. 学生宿舍水电结构图

4.2. 功能概述

1、费控功能

后台充值后远程下发到电表，由电表自动算费，系统关了也不会影响电表算费，实现本地预付费功能。

2、多种类型的价格

主要针对的是双计双控，由于它们支持双路计量及水费运算，对应的可以关联两路的电价及对应的水费。

3、免费电量补助

主要针对的是学校需要补助学生电量的需求，使用后台免费电量补助还可以变向实现按月，按季度，按年补助，同时还可以设置剩余补助电量是否累加，彻底满足学校补助学生电量的需求。

支持单个、批量免费电量下发，针对的是支持免费电量的本地预付费电表，即免费

电量要下发到电表里面。按月补助，下发成功后，第二月月初自动生成免费电量，不需要重新下发，对应的剩余免费电量不会累加。

4、批量或单个设置设备关联的价格、参数信息

针对用户自动算费，设备欠费拉闸，告警功能需求，就需要先设置好对应的价格和参数信息。系统支持批量，单个设置对应的价格，告警金额，断电金额，透支金额等信息，方便用户操作，批量操作简化了工作量，提交工作效率。

5、批量下发电表充值

针对用户批量给宿舍补助金额的需求，支持按楼栋批量自动远程下发充值到电表，用户设置好下发时间，到了下发时间后系统会自动把金额远程下发到电表。

6、欠费告警提醒

宿舍的剩余金额小于报警金额系统页面会自动提醒，提醒管理员哪些宿舍快要欠费了，提醒学生及时交线，如启动短信功能，系统会自动以短信方式通知学生及时交钱。

7、欠费透支功能

系统实现的是预付费，学生需要先交钱才能使用，当宿舍欠费后系统会自动拉闸，如不想欠费拉闸，可启用欠费透支功能，即：可以设置透支金额，让宿舍继续透支用电。

8、实召表码，电流，电压

可以查看抄收宿舍电表的实时表码，当前电流，电压，为用户提供最准确的现场设备的信息，还可以实召抄收是否使用了恶性负载功能（针对有该功能的电表）。

9、换表功能

用户设备出现问题时，需要更换设备，可在系统中做换表处理，需要录入新表的底数以及旧表的底数，保证系统中损耗的统计，用户用量的统计，费用计费等。

10、宿舍批量(单个)结算

该功能主要是针对学校学生毕业，新生入住，需要对电表做结算，重新开始算费的需求，还有一些其他原因需要批量对某一栋楼做结算的需求，可以按网关端口来批量结算，也支持单个结算。批量结算针对的是后台预付费系统。

11、线损及节能分析功能

主要是给学校提供对应的线损分析报告，给校园节能管理提供参考数据，同时也此来判断是否存在偷电，漏电的情况发生。

该功能分为楼栋线损和台区线损分析。

楼栋线损：表示这一栋楼对应的线损分析。

台区线损：表示一个台区下对应线损分析。

12、设备不在线，电表抄收不到提示功能

该功能主要是及时提醒用户设备是否出现了异常，针对异常的水电表，以及不在线的网关，系统对应的多有提示。方便学校管理员了解设备运行情况并及时排查异常设备。

13、恶性负荷的识别，及总功率限制、过压限制功能。

主要针对的是学校的安全用电，防止学生使用热水壶，电热毯，热得快等阻性发热电器及一些大功率电器，防止火灾。支持识别恶性负荷，可以设置使用的最大功率及电压，超过设定值电表就会自动拉闸，可以设定拉闸后多久自动合闸功能，设置恶性负荷拉闸最大次数，超过最大次数后就不能自动合闸需要人工手动合闸。同时可以设置多组参数，按不同的网关端口批量关联不同的参数及批量下发参数，也可以单个下发。支持手动和系统自动下发的功能。

14、时段控功能

主要针对学校时段控的功能需求，即电表定时关定时合，起到节约用电，方便用户管理的作用。该功能主要把相关的时段控信息下发到电表，电表按照下发的参数来自行拉合闸操作，而不需要系统来控制。本地时段控支持 5 个时段，后台时段控没有限制。

15、批量，单个手动拉合闸

支持手动，批量，单个拉合闸设备的功能，用户可以批量对电表做实时拉合闸操作，例如学生放假需要对这一栋楼停电就可以使用批量拉闸功能。也可以批量抄收对应的闸状态，查看电表的实时状态。可显示日冻结数据，用户可以查看宿舍每一天的冻结数据；每天的用电量情况，可显示日使用电量，有非常详细的记录，可以很方便，很直观，查看对应的学生的用电量信息；还可显示日剩余金额情况，也方便学校后勤管理的维护。

16、月冻结数据，月使用电量，月使用金额

用户可以查看宿舍对每月的冻结数据。以及按算费周期来显示对应的月使用电量，月使用金额，以及对应的使用电量，使用金额的统计。

17、充值明细报表

用户可以查看对应的充值明细详单，对应的充值金额，充值时间，操作员等信息多能展现，还有对应的充值统计，可以按时间，按楼栋，按操作员来统计。主要针对的是学校的账务报表。

18、操作记录及系统日志展现

该功能主要是记录了一下操作员操作和系统操作的一些日志记录，供管理员参考操作员多做了哪些操作，方便管理员的管理以及维护人员的维护工作。该功能主要对应的是拉合闸记录，换表记录，系统操作记录。

拉合闸记录：显示系统所有拉闸，合闸的记录，分为人工操作记录和系统自动操作记录。

换表记录：用户做了换表操作后，对应的就会显示换表记录信息。

系统操作记录：针对用户登录，及修改档案多会生成系统操作记录。

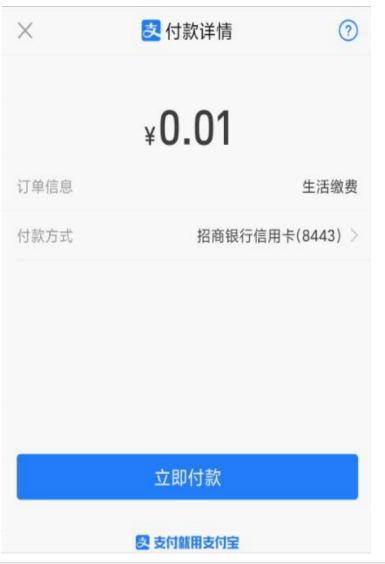

4.3. 支付宝生活号支付

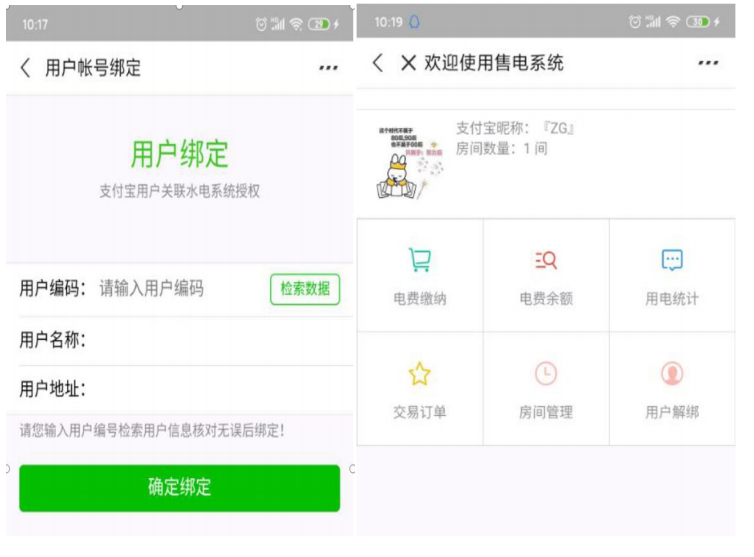

一、用户账号绑定

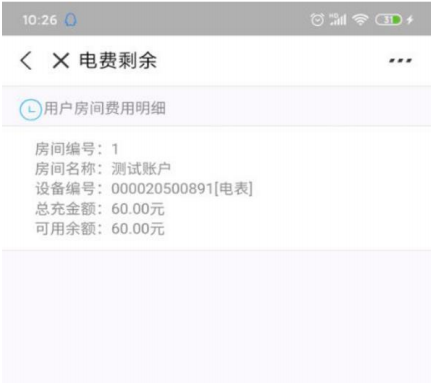

首先在做支付宝生号支付前必须要先“关注”您所要缴费的生活号，输入用户编号点击“检索数据”按钮，如果检索到用户地址信息说明用户存在，核对无误后点击“确认绑定”绑定完成后直接跳转到首页面。（生活号绑定宿舍无限制）
